LINHA DE VIDA VERTICAL

LVV VerticA CABO Ø8mm

LINHA DE ANCORAGEM VERTICAL PERMANENTE PROJETADA PARA FIXAÇÃO EM ESCADAS E PLANOS INCLINADOS.

Fabricada com aços Inox Certificados para alta resistência mecânica e química a LVV VerticA está em acordo com as normas NR35 e NBR14627. Possui indicador de tensão e ID. para Controle de Instalação integrados e 3 tipos de terminais para acoplamento de cabos (A. Crimpagem em campo, B. Crimpado de fábrica ou C. Grampeamento). Ancoragens Intermediária e Superior projetadas para maximizar a segurança nos trabalhos em altura complementam o kit LVV VerticA.
CABO Ø8mm | INOX 304 / 304L | Até 3 usuários | Vão Máx 150m | * Para projetos especiais Consulte a Bonier.

LVV LVV LVV LVV

LVV VerticA INFERIOR: Qualidade superior com ID. integrado para tensão e trabalho sob controle!

LVP

LVV VerticA INFERIOR: Corpo em Aço INOX 304 para resistência em ambientes e condições de trabalho adversos possui mola reforçada para absorção de vibrações e regulagem da tensão com leitura indicada por cores.

LVP

TERMINAIS LVV VerticA INFERIOR: Versatilidade para projetos de instalação através de 3 tipos de conexão INOX 304 / CABO Ø8mm (A.Crimpar em campo, B. Crimpado de Fábrica ou C. Grampeamento).

LVP

ID. LVV VerticA INFERIOR: Integrado no corpo do tensor para identificação e controle da instalação obrigatórios, através das gravações com sinete 3 mm: Instalador, N° da Linha, Data da Instalação e próximas Inspeções definidas em projeto.

LVV VerticA BONIER: Ligação segura do primeiro ao último degrau!

LVP

LVV VerticA INTERMEDIÁRIA: Em INOX 304 para resistência em ambientes adversos, permite a passagem de travaquedas e mantém o cabo de aço sempre paralelo a escada, principalmente em caso de quedas.

LVP

TERMINAIS LVV VerticA SUPERIOR: Versatilidade de instalação através de 3 tipos de conexão INOX 304 CABO Ø8mm.
A. Crimpagem em campo.
B. Crimpado de Fábrica BONIER.
C. Grampeamento direto em campo.

LVP

AncoPro®: Ancoragem fixa de extremidade INOX 304L para alta resistência mecânica e química, possibilita pela grande abertura, ágil conexão do trabalhador durante o embarque e o desembarque seguro, enquanto não acoplado ao cabo.

Linha de Vida é a vida por um fio! Instalação e equipamentos qualificados são de vital importância!

LVP

Parte integral na fabricação dos equipamentos BONIER, o uso de materiais nobres e emissão de Certificado de Qualidade com Código de Rastreabilidade garantem a durabilidade e a segurança dos projetos, projetistas e trabalhadores.

LVP

ATENÇÃO! A marca indelével BONIER é a garantia de peça original. Procure e mantenha esta marca intacta antes e após a instalação. Falsificação de peças é crime e coloca vidas em risco! Rejeite e denuncie cópias baratas!

LVP

Para a instalação da LVV VerticA um profissional legalmente habilitado é exigido. A BONIER oferece a centros de treinamento, CAPACITAÇÃO para instalação segura de dispositivos de ancoragem profissional AncoPro® em Linhas de Vida.

ESPECIFICAÇÕES TÉCNICAS

LVP

- Nome: LVV VerticA - Linha de Vida Vertical

- Fabricante: BONIER EQUIPAMENTOS

- Normatização: NR35 e ABNT 14627

- Número de usuários: Máximo 3

- Aços INOX Certificados 304 / 304L

- Cabo: Ø8mm

- Vão Máx. entre Extremidades: 150 m

- Vão Máx. entre Intermediárias: para 1 usuário a cada 10 m /

  para múltiplos usuários ou escadas longas a cada 4 m.

- Garantia: 2 anos

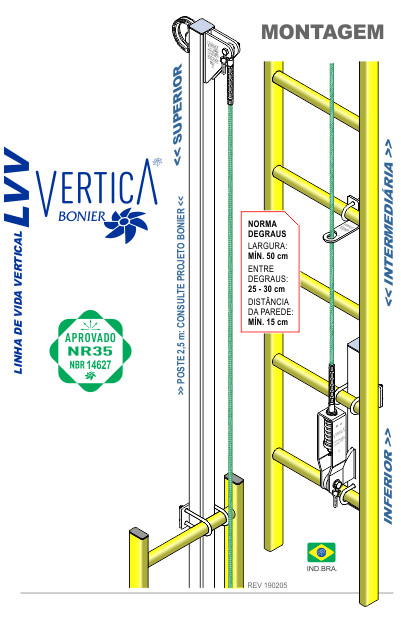

LVV VerticA COMPONENTES :

SUPERIOR

Terminais Superiores: CABO Ø8 mm

    - A. CRIMPAGEM EM CAMPO

    - B. CRIMPADO DE FÁBRICA BONIER

    - C. GRAMPO EM CAMPO

INTERMEDIÁRIA

  InterVerticA: CABO Ø8 mm

    - ØM12 (1/2")

    - INOX 304

INFERIOR

  TensorVerticA: CABO Ø8 mm

    - INOX 304 Terminais Inferiores: CABO Ø8 mm

    - A. CRIMPAGEM EM CAMPO

    - B. CRIMPADO DE FÁBRICA BONIER

    - C. GRAMPO EM CAMPO

EXTREMIDADE

  AncoPro®: Ø13mm

    - Ponto de Ancoragem Fixo - INOX 304L

    -TIPO A1: Uso Individual

    - FIXAÇÃO: Parafuso A2-70 / M12 (1/2")

     *compatível com Aços INOX 304 / 304L

  AncoPro®LL: Ø17 mm

    - Ponto de Ancoragem Fixo - INOX 304L

    - TIPO C: Número de usuários: Vide ID. da instalação

    - FIXAÇÃO Parafuso A2-70 / M16 (5/8")

     *compatível com Aços INOX 304 / 304L

INTERFACE

  Poste Superior / Inferior: Consulte Projeto BONIER!


ATENÇÃO: LEIA O MANUAL!


AVISO!

O MANUAL DE INSTRUÇÕES LVV VerticA INFORMAÇÕES, INSTALAÇÃO e UTILIZAÇÃO, é parte integrante na aquisição deste dispositivo e componentes. As informações contidas no manual são de fundamental importância e podem evoluir para incremento de segurança, sendo assim é numerado para rastreabilidade aliado ao CERTIFICADO DE QUALIDADE e NOTA FISCAL emitidos na compra, ficando expressamente proibida qualquer reprodução.


Para informações mais detalhadas sobre a LVV VerticA, seus componentes e funcionamento, entre em contato com a BONIER EQUIPAMENTOS.
